互感器絕緣電阻的測試

測試目的

測試互感器的絕緣電阻能有效的發現其絕緣整體受潮、臟污、貫穿性缺陷，以及絕緣擊穿和嚴重過熱老化等缺陷。末屏對地絕緣電阻的測量能有效的監測電容型電流互感器進水受潮缺陷。

測試接線

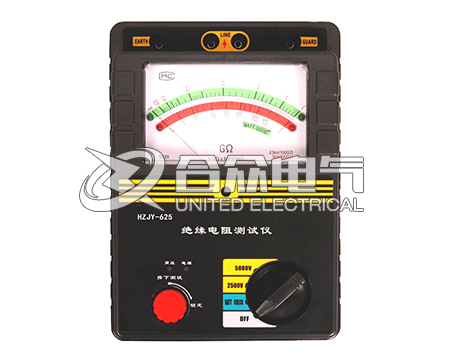

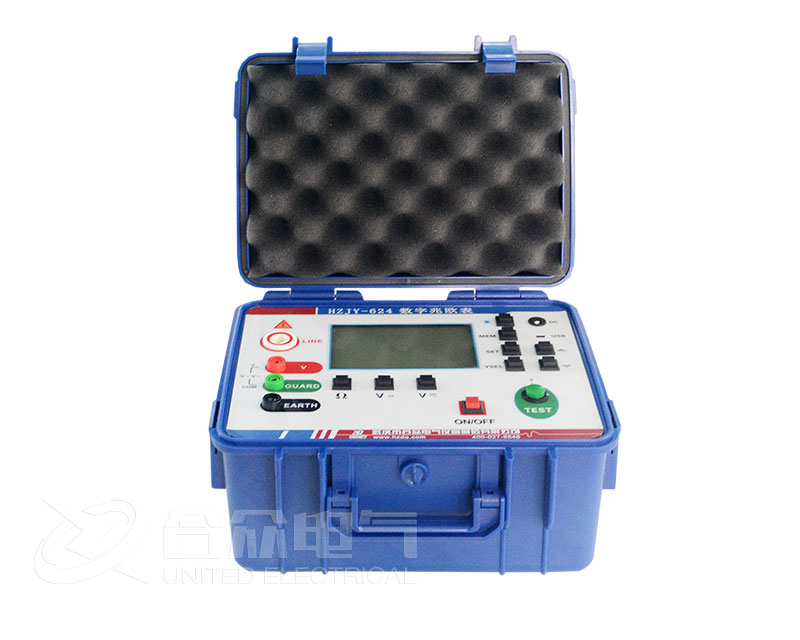

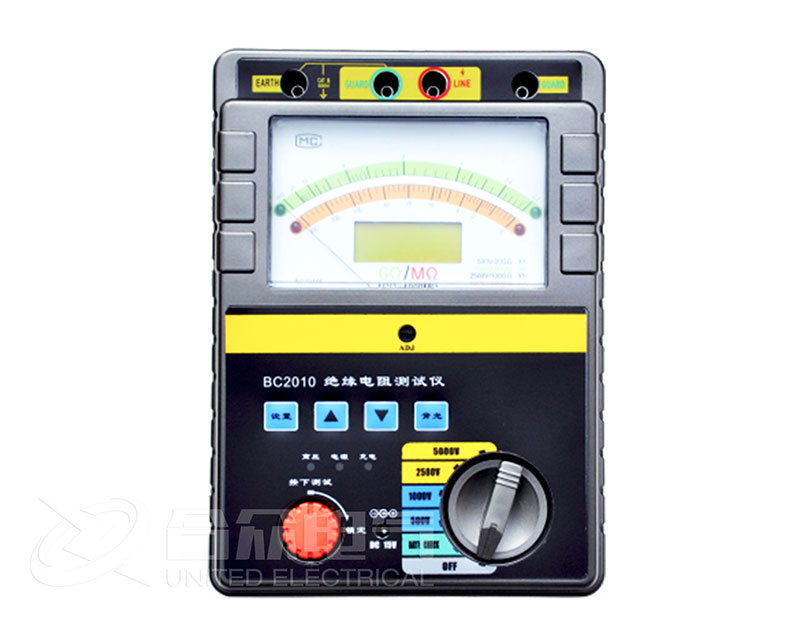

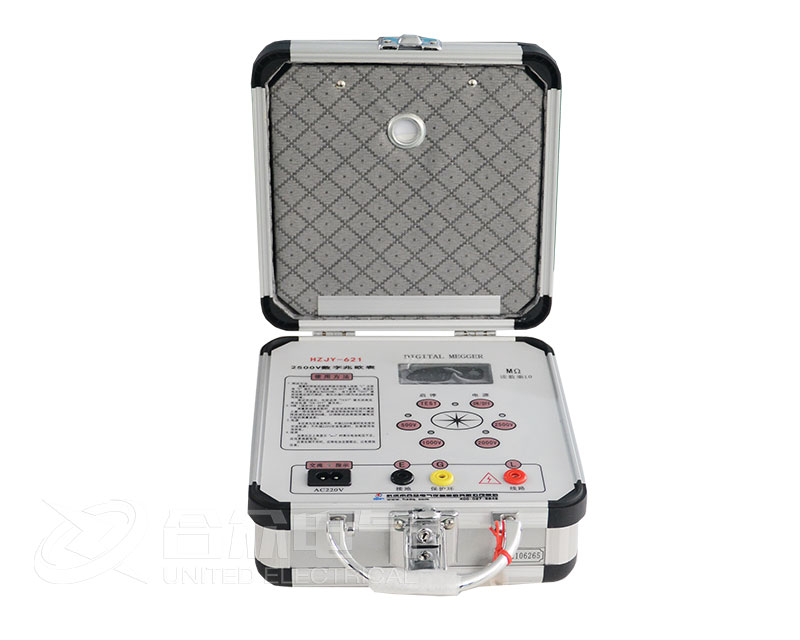

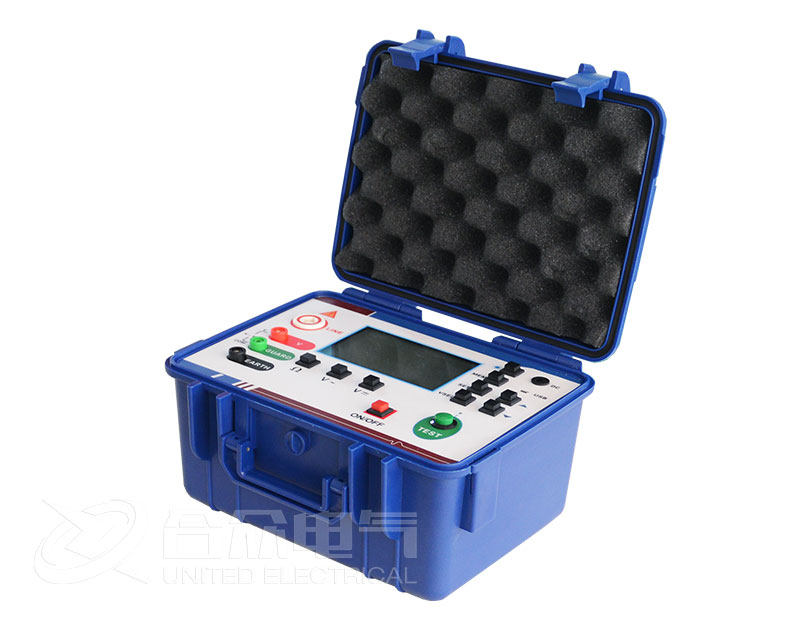

1、測量電流互感器一次繞組的絕緣電阻將電流互感器一次繞組端子P1、P2短接后接至絕緣電阻表“L”端(負極)，絕緣電阻表“E”端(正極)接地，電流互感器的二次繞組及末屏短路接地。

2、測量電流互感器末屏絕緣電阻

3、測量電流互感器二次繞組對地及之間的絕緣電阻。

注意事項

負極性接線

測量時應在天氣良好的情況下進行，且空氣相對濕度不高于80%。若遇天氣潮濕、互感器表面臟污，則需要進行“屏蔽”測量。

測試結果分析

(DL/T 596-《電力設備預防性試驗規程》)測量互感器一次繞組對二次繞組及外殼、各二次繞組間及其對外殼的絕緣電阻，在交接或大修，用2500V絕緣電阻表進行測量，其絕緣電阻值不宜低于3000MΩ。在預防性試驗中，其絕緣電阻值與初始值比較，不應大于50%。
